Grondplan importeren en kalibreren
Gebruik een afbeelding, PDF of DXF als schaalvaste referentie, richt de laag uit en teken er het bewerkbare grondplan op.
Een geïmporteerd plan is in PlanElec een referentielaag. Muren, ruimtes en elektrische symbolen tekent u daarboven als bewerkbare PlanElec-gegevens. Daardoor blijft de export leesbaar wanneer u het oorspronkelijke plan later verbergt of vervangt.

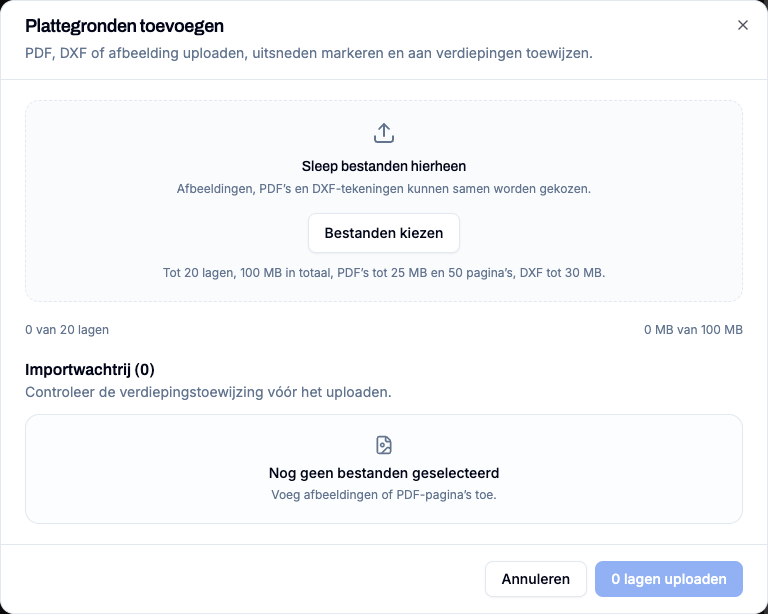

Een planreferentie importeren
Open in Grondplan de Galerij en kies importeren. U kunt PNG-, JPEG- en WebP-afbeeldingen, afzonderlijke PDF-pagina's en DXF-tekeningen selecteren en aan een verdieping koppelen.
- Kies het bestand en de doelverdieping.
- Kies bij een PDF de benodigde pagina's; bij een DXF kunt u overbodige tekenlagen uitschakelen.
- Rond de import af. Een bestand met een fout kunt u opnieuw proberen.
- Kies Instellen voor een afzonderlijke laag. Na één import opent de lagenwerkbank meteen; na een batch opent u die zelf via Instellen.
DXF wordt in de browser als referentiebeeld verwerkt. Model Space en de gekozen lagen tellen mee; DWG-bestanden worden niet geïmporteerd. Controleer dus of de uitsnede werkelijk het gewenste grondplan bevat.
Schaal, rotatie en positie instellen
De lagenwerkbank heeft de stappen Bijsnijden, Draaien, Schaal en Positie. Tijdens het instellen blijven pannen en zoomen beschikbaar, maar tekengereedschappen zijn vergrendeld. Uw wijzigingen zijn een concept tot u Gereed kiest; Annuleren verwerpt ze.
Kalibreer een afbeeldings- of PDF-laag met een bekende maat:
- Open Schaal of kies Kalibreren in de werkbalk.
- Zet twee punten op een afstand waarvan u de werkelijke lengte kent.
- Voer de lengte in meter in en controleer de preview.
- Richt de referentielijn indien nodig horizontaal of verticaal uit.
- Bevestig pas na controle met Gereed.
Bij een DXF neemt PlanElec de schaal eerst uit de tekeneenheid over of toont het een schatting om te kiezen. De bron van de schaal blijft zichtbaar. Kalibreer handmatig na wanneer een bekende maat niet klopt.
Op de referentie verder tekenen
Pas zo nodig dekking en uitsnede aan. Teken vervolgens gesloten buiten- en binnenmuren als polygoon of rechthoek. PlanElec herkent daaruit ruimtes; toestellen en kabelroutes baseren zich op deze bewerkbare muurstructuur, niet op pixels van de referentie.
Controleer vóór u verder plant:
- Kloppen een of meer bekende maten met de ingestelde schaal?
- Staat het plan goed gedraaid en op de juiste plaats?
- Zijn alleen relevante lagen zichtbaar?
- Zijn buiten- en binnenmuren als PlanElec-muren overgetekend?
Bij meerdere verdiepingen stelt u elke verdieping afzonderlijk in. Uitlijning tussen verdiepingen is een aparte stap en vervangt de kalibratie van een geïmporteerde laag niet.
Wat importeren niet doet
De import herkent geen ruimtes of elektrische installatie automatisch en maakt geen officiële opmeting. Het is een nauwkeurig tekenhulpmiddel. Controleer maten, muurverloop en de werkelijke uitvoering vóór u symbolen plaatst of documenten exporteert.
Volgende stap: elektrische symbolen plaatsen en met de topologie verbinden.
Belangrijk bij elektrische planning
De handleidingen leggen de softwareworkflow uit. Laat ontwerp, uitvoering en documenten waar nodig controleren door een gekwalificeerde elektricien; alleen een erkend controleorganisme voert de officiële keuring uit.
